Программа для построения схем
MIT » 06.05.2010 (Чт) 19:47
Даже не знал как назвать тему...

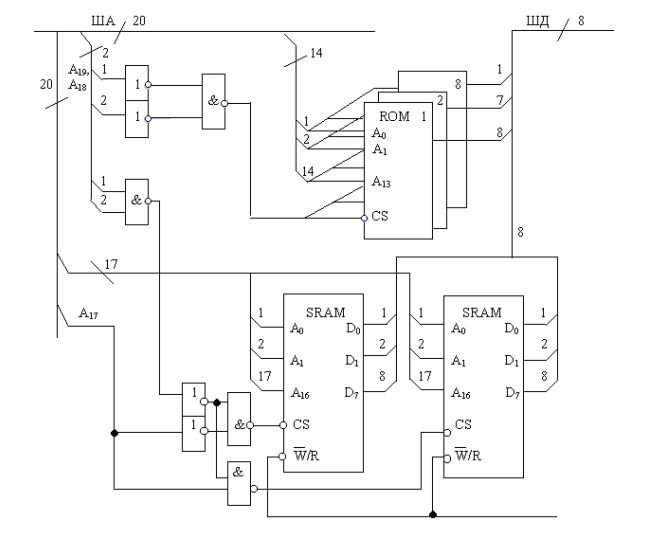

В общем под схемой я имел в виду вот такое:
Подскажите пожалуйста, в чём нормальные люди такое рисуют?
В общем под схемой я имел в виду вот такое:
Подскажите пожалуйста, в чём нормальные люди такое рисуют?
Последний раз редактировалось MIT 06.05.2010 (Чт) 20:32, всего редактировалось 1 раз.
You can change your face, but can`t change your mind. No matter what you do.
Создайте еще более понятный интерфейс и мир создаст еще более тупого юзера. (с) Баш
- FireFenix
- Продвинутый гуру
-
- Сообщения: 1640
- Зарегистрирован: 25.05.2007 (Пт) 10:24
- Откуда: Mugen no Sora
Re: Программа для постоения схем
FireFenix » 06.05.2010 (Чт) 20:16
Multisim Electronic Workbench - рисует и эмулирует (в том числе переходные процессы) все электрические процессы и могёт строить осцилограммы (вроде тожее умеет разводить платы)
Orcad - рисует и разводит платы
Orcad - рисует и разводит платы
Последний раз редактировалось FireFenix 06.05.2010 (Чт) 20:17, всего редактировалось 1 раз.
Птицей Гермеса меня называют, свои крылья пожирая... сам себя я укрощаю
私はヘルメスの鳥 私は自らの羽根を喰らい 飼い慣らされる
私はヘルメスの鳥 私は自らの羽根を喰らい 飼い慣らされる
- Хакер
- Телепат
-
- Сообщения: 16497
- Зарегистрирован: 13.11.2005 (Вс) 2:43
- Откуда: Казахстан, Петропавловск
Re: Программа для постоения схем
Хакер » 06.05.2010 (Чт) 20:29
sPlan, Proteus (ISIS для схем, ARES для трассировки)
—We separate their smiling faces from the rest of their body, Captain.
—That's right! We decapitate them.
—That's right! We decapitate them.
- Денис
- Доктор VB наук
-
- Сообщения: 2734
- Зарегистрирован: 07.11.2006 (Вт) 13:55
- Откуда: Ейск, Краснодарский край
Re: Программа для построения схем
Денис » 07.05.2010 (Пт) 9:10
Ну и конечно же, для полного ассортимента нельзя не упомянуть продукт отечественных "нанотехнологий" NanoCAD!
Программирование — богоизбранная дисциплина! Если бог и есть, то вселенную он скомпилировал, не иначе.
- MIT
- Мега гуру
-
- Сообщения: 2211
- Зарегистрирован: 17.09.2006 (Вс) 22:46
Re: Программа для построения схем
MIT » 07.05.2010 (Пт) 20:32
Скачал всё, одна лишь проблема: все проги слишком сложны (для освоения в два вечера) и обладают просто невооброзимой горой ненужного мне функционала. Требовалось всего-то навсего нарисовать ч/б схемку, аналогичную приложенной.
В общем фотошоп спасёт мир
В общем фотошоп спасёт мир
You can change your face, but can`t change your mind. No matter what you do.
Создайте еще более понятный интерфейс и мир создаст еще более тупого юзера. (с) Баш
- SLIM
- Продвинутый гуру
-
- Сообщения: 1840
- Зарегистрирован: 04.04.2008 (Пт) 18:21
- Откуда: Краснодар
Re: Программа для построения схем
SLIM » 07.05.2010 (Пт) 21:12
Ну попробуй Dia тогда
Пишите жизнь на чистовик.....переписать не удастся.....
- Денис
- Доктор VB наук
-
- Сообщения: 2734
- Зарегистрирован: 07.11.2006 (Вт) 13:55
- Откуда: Ейск, Краснодарский край
Re: Программа для построения схем
Денис » 07.05.2010 (Пт) 23:08
MIT писал(а):В общем фотошоп спасёт мир
Не знаю, как насчет фотошопа, но, например банальный ворд прекрасно справится с поставленной задачей.
Программирование — богоизбранная дисциплина! Если бог и есть, то вселенную он скомпилировал, не иначе.
- 773FF
- Обычный пользователь
- Сообщения: 86
- Зарегистрирован: 07.02.2008 (Чт) 10:51
Re: Программа для построения схем
773FF » 12.05.2010 (Ср) 20:40
Slan 4.0 - простейшая программа для рисования простых схем.
- Вложения
-
rusplan.zip- (454.51 Кб) Скачиваний: 78
- Хакер
- Телепат
-
- Сообщения: 16497
- Зарегистрирован: 13.11.2005 (Вс) 2:43
- Откуда: Казахстан, Петропавловск
Re: Программа для построения схем
Хакер » 12.05.2010 (Ср) 21:10
Не Slan, а sPlan, и он уже был упомянут (мною же).
—We separate their smiling faces from the rest of their body, Captain.
—That's right! We decapitate them.
—That's right! We decapitate them.
- MIT
- Мега гуру
-
- Сообщения: 2211
- Зарегистрирован: 17.09.2006 (Вс) 22:46
Re: Программа для построения схем
MIT » 12.05.2010 (Ср) 22:16
Да, пожалуй Dia из списка ближе всего к тому что мне требовалось. Всем спасибо
