Алгоритм подбора цветов секторов круговой диаграммы

[jangle]

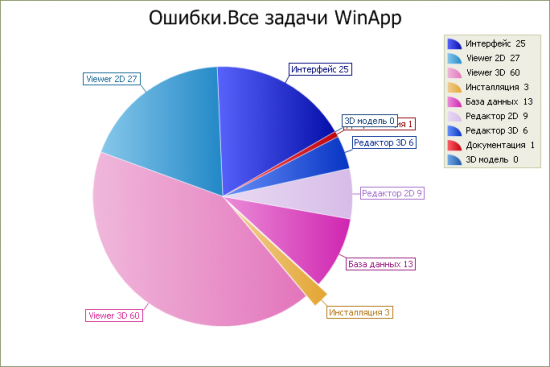

Есть круговая диаграмма, в которой возможно 10-20 элементов, как раскрасить ее так, чтобы не было совпадение цветов у ближайших элементов? И они были максимально контрастными по отношению к соседям.
Сейчас распределяю цвета рандомно, что совсем неправильно, иногда цвет легенды у разных элементов совпадает. Нужен какой-то алгоритм, чтобы создаваемые цвета были максимально контрастными по отношению к соседям.

[Alec]

А если задавать тон в цветовой модели HSV? Например, для 10 элементов задаем тоны 0, 0.1, 0.2 и т.д., а выводим в последовательности 0, 0.5, 0.2, 0.7 и т.д.

[alibek]

20 цветов можно просто таблицей задать.

[Qwertiy]

Вариант 1: Заранее подобрать цвета.
Вариант 2: Рассматривая цвет как Long брать I * (&H01000000 \ ColrorCount), где ColorCount - некоторая заранее подобранная константа. Насколько я помню, можно выбрать что-то типа типа 1023, 31, 17 (может поподбирать придётся).

[Sam777e]

20 цветов можно просто таблицей задать.

+1

[jangle]

20 цветов можно просто таблицей задать.

Пока 20 разделов, в последствии их может быть больше. В принципе это количество не ограниченно.

[Хакер]

Берёшь любую радугу, которая достаточно плавная, и у которой один конец предельно близок к другому, например как здесь:


Берём полоску с радугой:

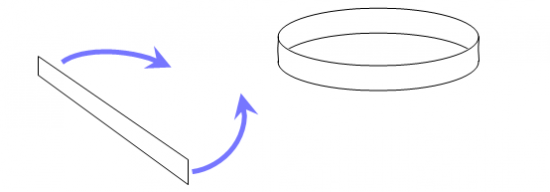

Склеиваем края этой полоски, так, чтобы получилось кольцо:

Если вывернуть изначальный пример, получается что-то такое:


У такой окружности есть важное свойство: любой проведённый диаметр соединят пару точек с противоположенными цветами, а любые две равные хорды, проведённые две точки — пару точек «равноудалённых» по оттенку от заданной.

Теперь к делу: нам нужно выбрать цвета для N-секторной диаграммы. Для примера: нам нужно выбрать цвета для 5-секторной диаграммы.

Мы просто строим пятиконечную звезду внутри нашего кольца:


Всё, 5 цветов есть. Цвета нужно брать в направлении обхода звезды, то есть: красный→зелёный→фиолетовый→лайм→лазурный.

Способов построени N-угольников (включая самопересекающиеся) существуют целые семейства:


Нужно брать зелёные звёзды — это т.н. связные звёзды.

Разумеется, что в реальности ничего не нужно строить: кольцо расчитывается математический, координаты точек расчитываются математически.

В итоге получение цвета — чисто по формуле.

Пример:

[alibek]

Пока 20 разделов, в последствии их может быть больше. В принципе это количество не ограниченно.

Тогда по HSV-модели, как советовали в первом ответе. Только в этом уже мало смысла, цвета будут сливаться и глаз будет их путать.

[Хакер]

Если идти по звезде, то сливаться не будут, наоборот, будут пестрить.
Другое дело, что легенду, основанную на сопоставлении цветов легенды с цветами секторов — уже не сделать.

[alibek]

Если идти по звезде, то сливаться не будут, наоборот, будут пестрить.
Другое дело, что легенду, основанную на сопоставлении цветов легенды с цветами секторов — уже не сделать.

Я имел ввиду под "сливаться" именно это, глаз не сможет однозначно определить соответствие цвета легенде.
Если идти не по звезде, а просто по HSV-окружности с определенным шагом (n/1 в твоей диаграмме), тогда сопоставлять цвета легенде будет проще, но тогда наглядность пострадает.

[jangle]

Берёшь любую радугу, которая достаточно плавная, и у которой один конец предельно близок к другому, например как здесь:

Хакер спасибо! Очень интересный алгоритм, буду пробовать его реализовать.

[Хакер]

Я реализовал, но исходник утрачен — пропало напряжение на полсекунды.
Там строк 80 кода.

[Proxy]

А если задавать тон в цветовой модели HSV? Например, для 10 элементов задаем тоны 0, 0.1, 0.2 и т.д., а выводим в последовательности 0, 0.5, 0.2, 0.7 и т.д.

Разумеется, что в реальности ничего не нужно строить: кольцо расчитывается математический, координаты точек расчитываются математически.

2 идентичных варианта, в первом лишь шаг неудачный (помимо шага в варианте Хакера всё аналогично, тоже работа с тоном (Hue), значит помимо шага сам математически "круг" выразить очень просто из системы уравнений HSV -> RGB).
И я вижу недочёт при большом количестве секторов: если у кого-то возникнет желание сопоставить сектора с легендой, то он сядет на сопоставлении оттенков синего (физиология, оттенки синего человек различает хуже всего). ИМХО можно заведомо выбирать на несколько процентов больше цветов, а затем отбрасывать слишком близко расположенные оттенки синего. При таком шаге это не скажется на различимости двух соседних секторов. Так можно будет сохранить читаемость при большей плотности (выноски едва ли помогут, они вообще перекроются, если сектора будут маленькими и их придётся при перекрытии вообще скрывать).

[Хакер]

Мой вариант предполагает в частности выбор произвольной радуги. То есть необязательно прогон Hue от 0° до 360°, хотя лично я реализовывал именно этот вариант. Но радугу можно выбирать такой, что разные оттенки будут иметь разные SB-составляющие, плюс можно сделать немонотонный dH/dx.

Ну и плюс шаг выбирается не от-балды, а по закономерности (причём вариантов закономерности — вон сколько).

Но вообще да, идея та же, не спорю.

[Proxy]

Ну и плюс шаг выбирается не от-балды, а по закономерности (причём вариантов закономерности — вон сколько).

А где я сказал про шаг от балды? Шаг лучше и не придумать.

Мой вариант предполагает в частности выбор произвольной радуги.

Не знал. В любом случае с составлением "умной" радуги + шагом по звезде будет не проще, чем с использованием готовой радуги Hue из HSV (при прочих константах), шага по звезде, а затем отбросом лишних цветов. А лучше было бы и вовсе добавить зависимость смещения от целевого угла и красиво и равномерно "разуплотнить" кольцо к Юго-Западу.

[alibek]

В любом случае с составлением "умной" радуги + шагом по звезде будет не проще, чем с использованием готовой радуги Hue из HSV (при прочих константах), шага по звезде, а затем отбросом лишних цветов.

Это по сути одно и то же. Просто Хакер визуализировал алгоритм выбора оптимального шага.

[Proxy]

Извиняюсь заранее за оффтоп, но как тут найти угол между вершиной A звезды, центром описанной окружности и вершиной B, смежной с вершиной A? Ака выше "шаг".

Там строк 80 кода.

Полагаю поиск этого угла занял порядка 40 строк?

UPD. Кажется придумал

[Хакер]

На картинке написано. {m/n}
n — кол-во вершин.
m — константа, определяющая способ построение.

Дробь {m/n} определяет, на сколько частей делить окружность. Иначе говоря: 360 / (m/n) = угол.

[Proxy]

Без разуплотнения синего:

Печатает 5, а затем 8 цифр разных цветов с "шагом" "по звезде"

Код: Выделить всё

Option Explicit

Private Sub Form_Load()
AutoRedraw = True
PrintCols 5
PrintCols 8
End Sub

Private Sub PrintCols(totalCols As Long) 'печатает цифры уникальных цветов
Dim i As Long
Dim lastCornerAngle As Single
Dim AngleStep As Single
lastCornerAngle = 0
AngleStep = 180 - IIf(totalCols Mod 2 = 0, 1, 0.5) * (360 / totalCols)
For i = 1 To totalCols
  lastCornerAngle = lastCornerAngle + AngleStep
  Form1.ForeColor = HSV2RGBeasy(lastCornerAngle, 1, 1)
  Print i
Next
End Sub

Private Function HSV2RGBeasy(Hue As Single, Saturation As Single, ValueBr As Single) As Long 'просто получает RGB из HSV
Dim f As Single, p As Single, q As Single, t As Single
f = (Hue / 60) - (Hue \ 60)
p = (ValueBr * (1 - Saturation)) * 255
q = (ValueBr * (1 - f * Saturation)) * 255
t = (ValueBr * (1 - (1 - f) * Saturation)) * 255
f = f * 255: ValueBr = ValueBr * 255
Select Case ((Hue \ 60) Mod 6)
  Case 0
   HSV2RGBeasy = RGB(ValueBr, t, p)
  Case 1
   HSV2RGBeasy = RGB(q, ValueBr, p)
  Case 2
   HSV2RGBeasy = RGB(p, ValueBr, t)
  Case 3
   HSV2RGBeasy = RGB(p, q, ValueBr)
  Case 4
   HSV2RGBeasy = RGB(t, p, ValueBr)
  Case 5
   HSV2RGBeasy = RGB(ValueBr, p, q)
End Select
End Function


Можно просто вместо печати циферок помещать в массив цвета, чтобы потом использовать. Число уникальных цветов назначается через параметр процедуры PrintCols

[Хакер]

Нда.
Стоило ли писать гигантскую функцию HSV2RGBeasy, принимающую 3 параметра, чтобы потом при вызове в качестве двух последних всегда указывать 1 и 1?

[Proxy]

Нда.
Стоило ли писать гигантскую функцию HSV2RGBeasy, принимающую 3 параметра, чтобы потом при вызове в качестве двух последних всегда указывать 1 и 1?

На перспективу, может насыщенность иная потребуется или ещё что.

[Mikle]

Можно представить диапазон доступных цветов, как RGB куб, точнее параллелепипед, коэффициенты "заметности" RGB компонентов давно известны: R=77, G=150, B=28. Делаем параллелепипед с такими сторонами, первый цвет берём случайный, каждый следующий - точка, максимально удалённая от уже занятых.

[Proxy]

первый цвет берём случайный, каждый следующий - точка, максимально удалённая от уже занятых.

В такой формулировке первой точкой будет произвольная, второй вершина, третей противоположная вершина, четвёртой опять первая вершина и т.д. Или же я что-то неправильно понял.

[Mikle]

Вторая-третья - точно вершины, а дальше - зависит от первой точки.

[Antonariy]

Берёшь любую радугу, которая достаточно плавная, и у которой один конец предельно близок к другому, например как здесь:

Хакер спасибо! Очень интересный алгоритм, буду пробовать его реализовать.

Дальтоники в пролете с этим алгоритмом.
Наверно поэтому в MS цветовые схемы для винды создают вручную.

[Хакер]

Дальтоники в пролёте с любым алгоритмом, если у них расстройство восприятие такое, что цветов нет вообще.
Если же расстройство такое, что есть частичное нарушение восприятия, то это решается подбором соответствующей радуги.

[Antonariy]

Значит нужно предоставить на выбор несколько радуг. Или как-то ее параметризировать. Даже человеку с нормальным зрением может выпасть неудобная комбинация.

[Хакер]

Пример с человеком с нормальным зрением и неудачной комбинацией, выбранной по «звёздному» методу?

[Proxy]

Значит нужно предоставить на выбор несколько радуг. Или как-то ее параметризировать. Даже человеку с нормальным зрением может выпасть неудобная комбинация.

Дальтоники в пролете с этим алгоритмом.

48 элементов. Звезда работает как надо. Единственное чуть-чуть увеличить угол между оттенками синего (всего 1 функция потребуется, у которой параметром оригинальный угол, а выводит скорректированный), а в плане дальтонизма едва ли лучше может получиться при таком количестве элементов. Можно для них по контрасту добавить коррекцию, чтобы вся "гамма" серого использовалась (впрочем даже попробую...).

[Antonariy]

Пример с человеком с нормальным зрением и неудачной комбинацией, выбранной по «звёздному» методу?

Мне не нравится 19-23 и 43-45 со скриншота Proxy. Но в целом результат достойный.
