Распознать разъём

[Хакер]

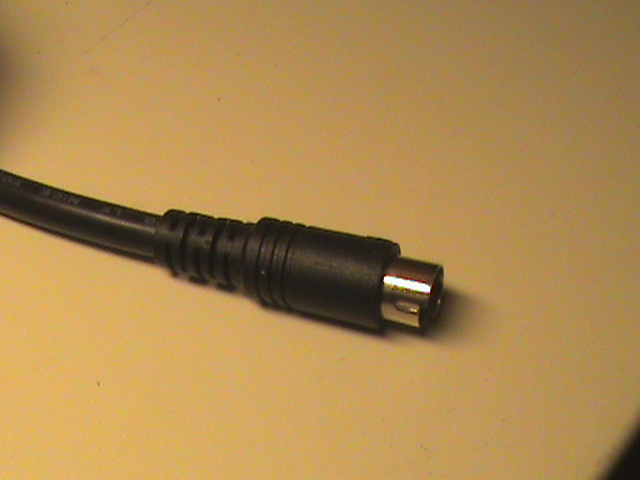

Провод, служащий для сопряжения DVD-плеера и сабвуфера. По идее, всё это должно быть в комплекте и представлять собой дом. кинотеатр JVC TH-S7.





Что это за интерфейс такой?

[Денис]

Выходы: композитный, S-Video, компонентный, SCART, аудио 5.1CH, аудио стерео, сабвуфер, наушники

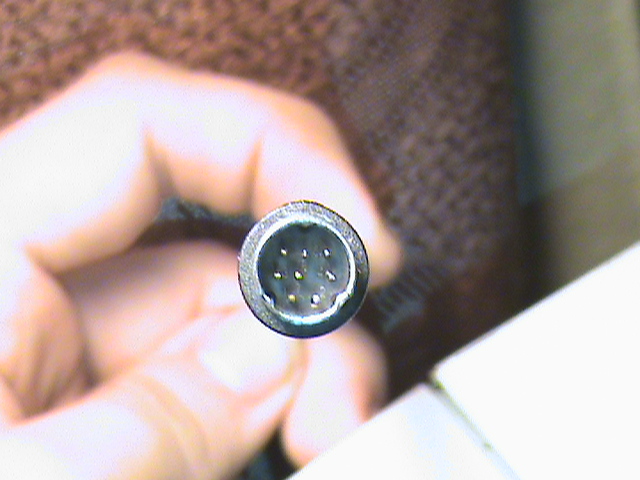

Рискну предположить, что это аудио 5.1CH маркировка похожа на название от фонаря. Скорее всего внутренний стандарт JVC. Второй вопрос — зачем там так много штырьков? Наверное там две земли. Одна земля на первые пять каналов, вторая — на канал сабвуфера.

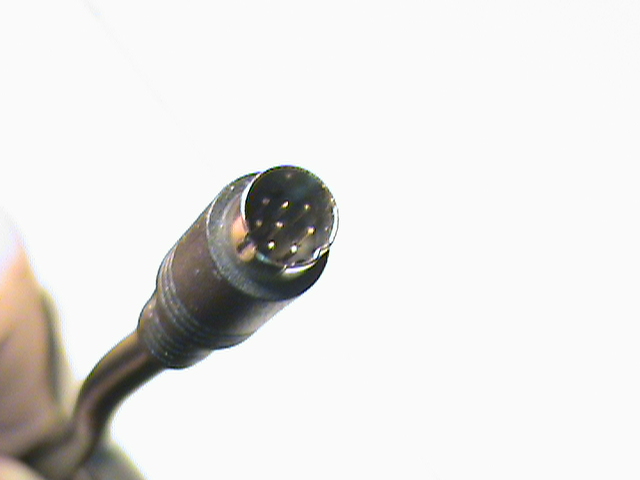

Есть! Это вариант разъема XLR (он может быть не только трехконтактным).

Насчет "MiniDIN8" — TRS тоже джеками и миниджеками называют. Здесь мы имеем дело с несовпадением торгового и промышленного названия.

[Хакер]

Тёмыч говорит, что это MiniDIN8.

[iGrok]

Ну вообще-то называется оно именно MiniDIN8.

Как S-Video - это MiniDIN3, MiniDIN5 или MiniDIN7.
Как AT - это DIN5. Как и советские аудиоразъёмы - это тоже DIN5.
Т.е. DINы - это только название типа разъёма. Реальное "внутреннее" название, по которому его надо искать у него может быть и другим.

Хакер, ты уверен, что им именно саб и двд соединяют?

[Хакер]

Абсолютно уверен.

Саб есть, а плеера — нет. Надо присоединить саб к чему-нибудь. Ищу распиновку...

[iGrok]

Может, это поможет:
http://monitor.net.ru/forum/jvc-th-s7-d ... -9832.html

Сам не смотрел - влом регистрироваться. )

[Хакер]

Регнулся (третьий раз регистрируюсь на этом ресурсе).

По схеме ясно, что сигнал носит аналоговый характер, что P.ON — это линия, на которой должно быть 12V относительно земли, чтобы саб думал, что его включили. Ясно из описания, что L, R, SL, SR — это, собственно аудио-каналы.

Абсолютно не ясно, что за пин, обозначенный как COM. Если проследить ход проводника — идёт от MiniDIN8-штекера прямо в главную микросхему DVD-плеера. Идёт через несколько плат, везде подписан как SETUP (0V).

В самом же сабике, "провод" от этого штырька идёт с платы усилителя на плату БП и везде именуется как TX/RX. На этой плате через 470 омный резистор и диод идёт прямо к микросхеме-мозгу саба.

Думается, что по этому проводу ничего полезного не передаётся.

Есть ещё штырек, подписанный как SW (предположительно Subwoofer) и C (предположительно Center). Судя по тому они, как и все остальные аудио-каналы заземлены на землю через 100k-резисторы, моё предположение верно.

Дальше пока не смотрел.
Кто что имеет сказать по этому поводу?

[iGrok]

По схеме ясно, что сигнал носит аналоговый характер, что P.ON — это линия, на которой должно быть 12V относительно земли, чтобы саб думал, что его включили. Ясно из описания, что L, R, SL, SR — это, собственно аудио-каналы.

Абсолютно не ясно, что за пин, обозначенный как COM. Если проследить ход проводника — идёт от MiniDIN8-штекера прямо в главную микросхему DVD-плеера. Идёт через несколько плат, везде подписан как SETUP (0V).

В самом же сабике, "провод" от этого штырька идёт с платы усилителя на плату БП и везде именуется как TX/RX. На этой плате через 470 омный резистор и диод идёт прямо к микросхеме-мозгу саба.

Есть ещё штырек, подписанный как SW (предположительно Subwoofer) и C (предположительно Center). Судя по тому они, как и все остальные аудио-каналы заземлены на землю через 100k-резисторы, моё предположение верно.

В целом похоже на правду. L, R, SL, SR, SW, C - это 100% аудиоканалы.

По com скорей всего передаются цифровые управляющие сигналы для настройки аудиосистемы. Регулировка громкости, тембра, балансировка каналов, mute, и т.п. Обычно в таких системах саб - это не просто саб, а ещё и усилитель на 6 каналов. Может, даже с эквалайзером.

Впрочем, это ИМХО. Схемы я не видел - он мне её всё равно скачать не даёт, даже после регистрации..

[Хакер]

Если после регистрации недаёт скачать схемы — значит ты тест прошёл неправильно.

[iGrok]

Если после регистрации недаёт скачать схемы — значит ты тест прошёл неправильно.

А. Ну тогда всё ясно. Я его вообще не проходил.. Схемотехникой уже несколько лет не занимался. Влом было вспоминать =)
Тем более искал так, между делом... )

[Хакер]

P.ON — тупо управляет релешкой, которая соединяет сетевой провод с трансформатором.

Подал +12V — реле щелкнуло — саб включился.

Обломно другое: все выходы саба также разорваны релешками, которые в свою очередь управляются мозгами саба.
Появляются опасения на тему того, что эти реле будут замкнуты только тогда, когда через COM-канал придёт специальная команда на мозг. Мозгом является микросхема MN101C472, которая в свою очередь является 8-bit single chip microcomputer with ROM : 16K (x8-bit), RAM : 512 (x8-bit). Т.е. никак не узнать, какой именно сигнал должна получить эта микросхема.

Если опасение оправдается, что делать?

[Хакер]

Опасение не оправдалось: в пол второго ночи раздалась невыносимой громкости музыка

[SLIM]

Ага, а завтра расскажешь соседям про разъем.....
