Отрисовка слоеного окна

[Jack Ferre]

Как на слоеном окне рисовать текст и Blend-функции (add, substract, overlay, invert и др.)?

Пытаюсь отрисовать Flash ролик с прозрачностью. Выглядит красиво, пока в ролике нет вышеуказанного. При добавлении происходят следующие изменения:

• Векторная графика рисуется как 24 бита + ColorKey
• Статичный текст обводится прямоугольником цвета фона.
• Динамический текст рисуется с Blend-функцией "add".
• Объекты с Blend-функцией рисуются на непрозрачном фоне.

И только битмапы рисуются как 32 бита.

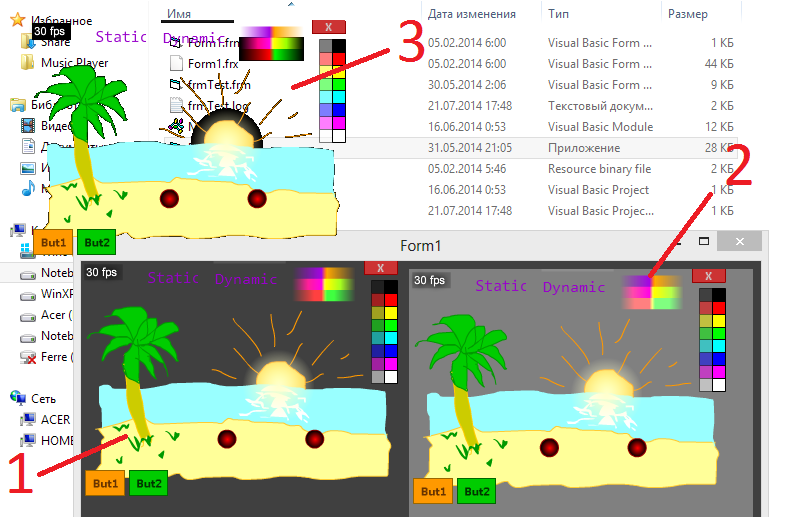

1. Исходное изображение.
2. Отрисовка в DC PictureBox-а. Тут всё выглядит как нужно.
3. Отрисовка на слоеное окно. Тут всё печально.

Пробовал рисовать так (результат идентичный):
IViewObjectEx --> CreateCompatibleBitmap --> UpdateLayeredWindow
IViewObjectEx --> CreateDIBSection --> UpdateLayeredWindow
IViewObjectEx --> PictureBox.hDC --> UpdateLayeredWindow

[The trick]

Слоеное окно отрисовывается только с учетом альфа канала по формуле Dst.Col= Src.Col + (1 - Src.Alpha) * Dst.Col, альфа приведена к диапазону 0..1, в реальности 0..255
